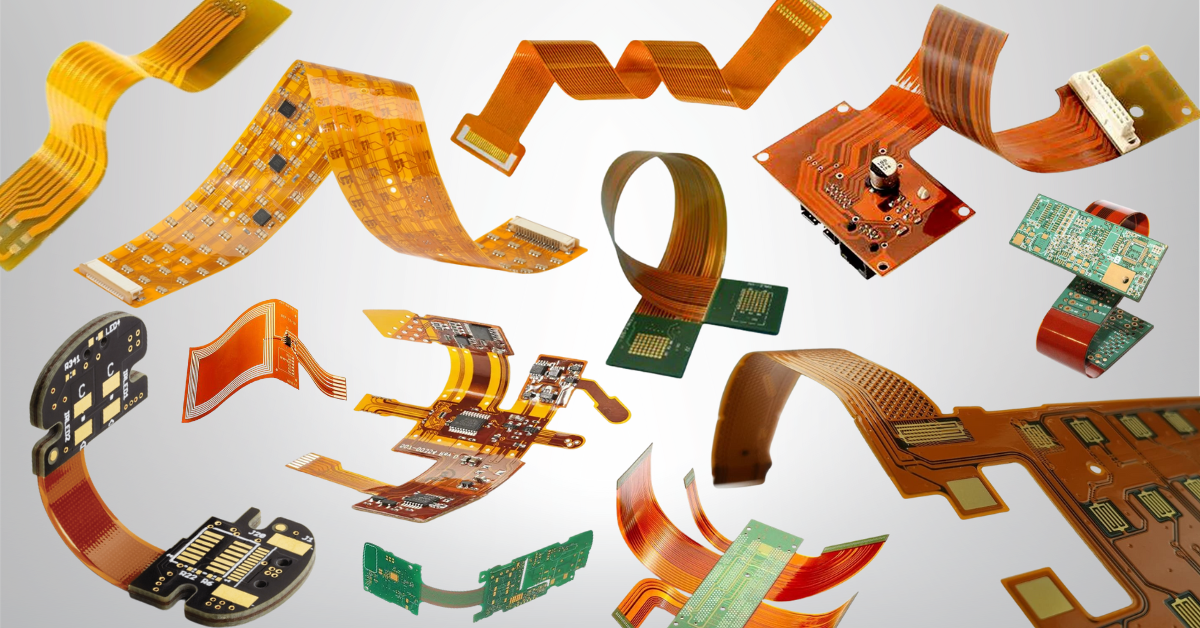

Las PCB flexibles han revolucionado el diseño y la fabricación de dispositivos electrónicos modernos. Su capacidad de adaptarse a formas tridimensionales, doblarse sin dañarse y reemplazar cables o conectores, las convierte en la solución ideal para productos compactos, móviles y de alta complejidad.
Tipos de PCB flexibles y sus aplicaciones
Existen varios tipos de PCB flexibles, cada uno adaptado a necesidades técnicas, mecánicas y funcionales distintas:
🔹 PCB monocapa flexible
Una sola capa conductora sobre sustrato flexible.
Ideal para productos simples como teclados de membrana, antenas internas o wearables con baja demanda eléctrica.
🔹 PCB de doble capa flexible
Dos capas conductoras conectadas con vías.
Permite mayor densidad de ruteo y mejor aprovechamiento del espacio. Muy usada en sensores embebidos, wearables avanzados o dispositivos médicos portátiles.
🔹 PCB multicapa flexible
Más de tres capas interconectadas por microvías.
Ideal para productos complejos como cámaras compactas, sistemas de comunicación o equipos aeroespaciales.
🔹 PCB Rigid-Flex
Combinan zonas rígidas y flexibles en una misma estructura.
Evitan el uso de conectores internos, mejoran la fiabilidad y son comunes en dispositivos embebidos, pantallas plegables o electrónica militar.
Ventajas clave de las PCB flexibles
Incorporar PCB flexibles permite crear soluciones más inteligentes, ligeras y funcionales. Sus principales beneficios incluyen:
-
Reducción de peso y volumen
-
Mayor fiabilidad en ambientes con vibración o movimiento
-
Mejor desempeño eléctrico y menor interferencia
-
Libertad de diseño en geometrías 3D o dispositivos plegables
Buenas prácticas en diseño con PCB flexibles
El uso de PCB flexibles requiere atención a detalles técnicos. Estas son las recomendaciones clave para evitar fallos y optimizar la durabilidad:
❌ Errores comunes:
-
Doblar la placa por debajo del radio mínimo permitido
-
Omitir refuerzos (stiffeners) en zonas críticas
-
Usar pistas con ángulos agudos
-
No definir zonas de flexión controlada
-
Subestimar el impacto térmico o eléctrico
-
Ignorar los límites reales del proceso de manufactura
✅ Mejores prácticas:
-
Diseñar con enfoque DFM desde el inicio
-
Respetar radios mínimos de curvatura
-
Incluir stiffeners donde se requiera rigidez
-
Usar ruteo orgánico con transiciones suaves
-
Validar el diseño con pruebas de flexión según norma IPC-2223
-
Elegir proveedores especializados en PCB flexibles
¿Cómo lo hace Bixtia?
En Bixtia, acompañamos el desarrollo de PCB flexibles desde la idea hasta la fabricación industrial. Nuestro enfoque integral incluye:
🔸 Asesoría desde la conceptualización del proyecto
🔸 Diseño con criterios de manufactura (DFM)
🔸 Manufactura con aliados especializados y control de calidad
🔸 Escalado productivo de prototipos a producción en serie
Creamos soluciones duraderas, adaptables y listas para competir en el mercado.
