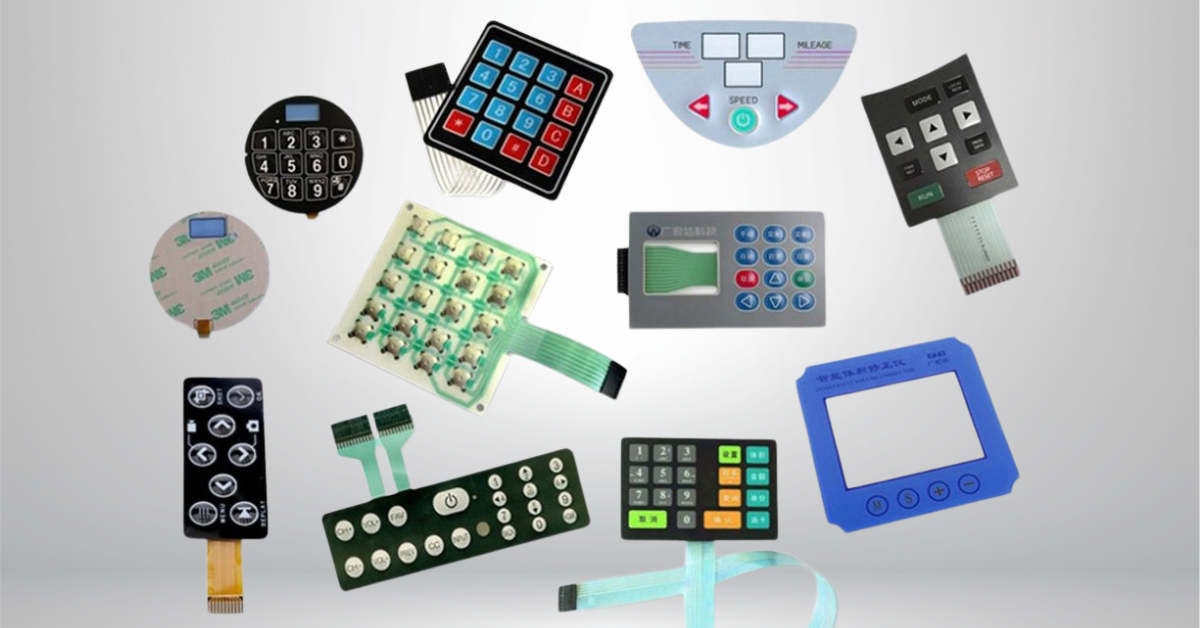

En muchos dispositivos electrónicos, desde máquinas médicas hasta controles industriales, los paneles de membrana son la interfaz entre el usuario y el sistema. Aunque parecen simples, están compuestos por una estructura multicapa diseñada con precisión.
¿De qué se componen los paneles de membrana?
Un panel de membrana puede tener entre 4 y 7 capas funcionales, cada una con un propósito específico::
- Overlay gráfico (capa superior): visible para el usuario; incluye iconografía, colores y señalización.
- Adhesivo superior: une el overlay con la capa de interruptores.
- Capa de contactos (circuito impreso): contiene las pistas conductivas impresas sobre algún tipo de sustrato.
- Espaciador: evita contacto entre capas cuando no hay presión.
- Capa inferior de contactos: parte activa del circuito.
- Adhesivo inferior: une el conjunto al sustrato del equipo.
Cada capa se diseña considerando la presión de activación, aislamiento, resistencia química y desempeño ante interferencias electromagnéticas.
.
🎨 La capa gráfica: más que estética
La capa superior, conocida como graphic overlay, no solo es estética: también es clave para la funcionalidad y durabilidad del panel. Factores como el uso, el entorno, los químicos, el rayado o el tipo de interacción (con guantes, con domos, con relieves) determinan el tipo de material y técnica a utilizar..
Elegir correctamente el método de fabricación hace la diferencia entre un teclado duradero y uno que falla prematuramente.
🖨️ Métodos de fabricación de la capa gráfica
Serigrafía inversa
Consiste en imprimir las tintas en la cara posterior de materiales como PET o policarbonato.
Ventajas:
-
Alta resistencia al rayado
-
Colores estables y gran durabilidad
Desventajas:
-
Menor resolución para gráficos complejos
-
Preparación más lenta para cambios frecuentes
Impresión digital
Impresión directa sobre el material.
Ventajas:
-
Alta personalización
-
Ideal para gráficos complejos o degradados
Desventajas:
-
Menor resistencia si no se protege adecuadamente
-
Dependiente del tipo de sustrato
Ambas opciones son válidas si se eligen según el entorno, el volumen de producción y los requisitos estéticos.
🛠️ Innovación en Bixtia: más durabilidad y versatilidad
En Bixtia, aplicamos nuestra experiencia en manufactura para ofrecer paneles de membrana diseñados con ingeniería de alto nivel. Algunos ejemplos:
🔹 Overlay bicapa
Combinamos impresión digital de alta definición sobre materiales especiales, protegida con policarbonato técnico. Esto mejora la resistencia a químicos, rayado y desgaste, sin sacrificar diseño ni personalización.
Ideal para entornos industriales o médicos, incluso en tirajes cortos.
🔹 Circuitos impresos a medida
Diseñamos circuitos según cada dispositivo, utilizando sustratos de alto desempeño para asegurar respuesta confiable en entornos exigentes.
En conclusión
Diseñar y fabricar paneles de membrana es un ejercicio de precisión entre materiales, funcionalidad y entorno real de uso. En Bixtia, entendemos esta complejidad y convertimos cada proyecto en una solución robusta, duradera y funcional.
¿Listo para dar el siguiente paso con tus interfaces hombre-máquina? Escríbenos y encuentra una solución técnica y confiable.
